"A
puding próbája az evés"

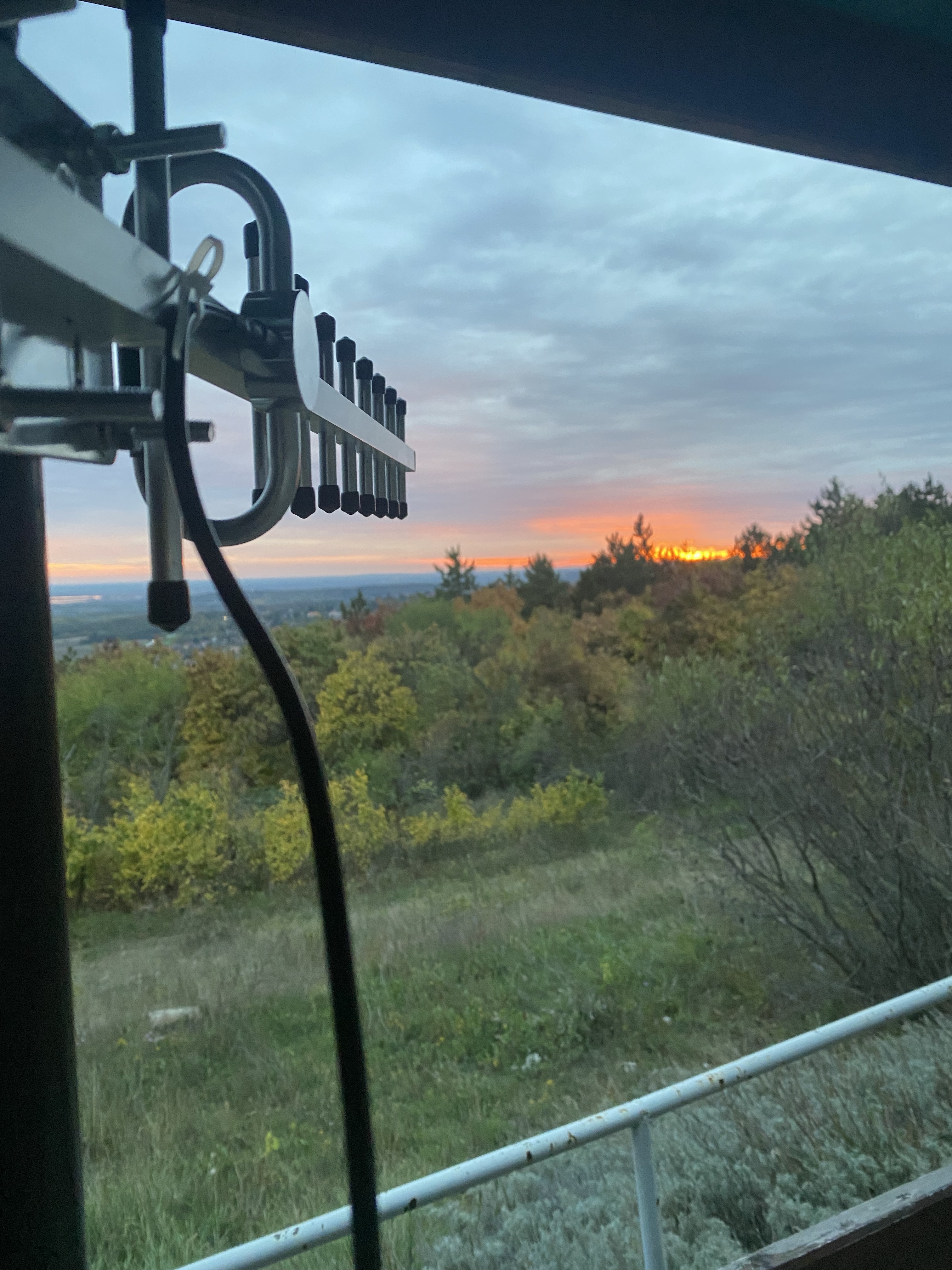

... a jeladó próbája, hogy milyen távolságból lehet venni - vevőkészülékkel. Gondoltam, hogy teszek egy próbát. Összeszedtem a szükséges készülékeket. Egy PC-t, az Airspy SDR vevőt, általam készített Minitiouner USBs TV vevőt, egy olcsó "Ali Express-es"1.2 GHz-es yagi antennát, és egy állványt és egy 12 Voltos kis akkumulátort.

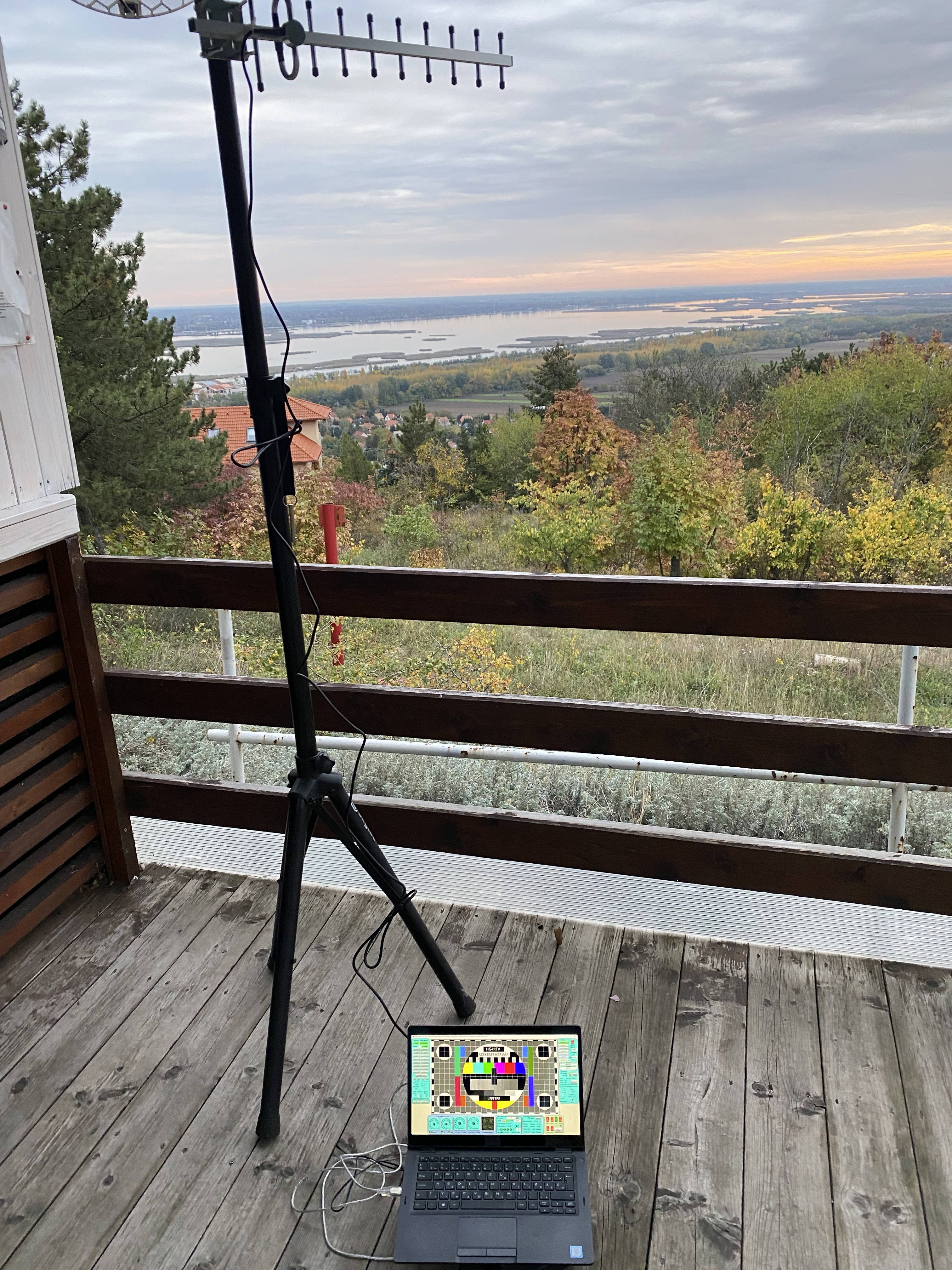

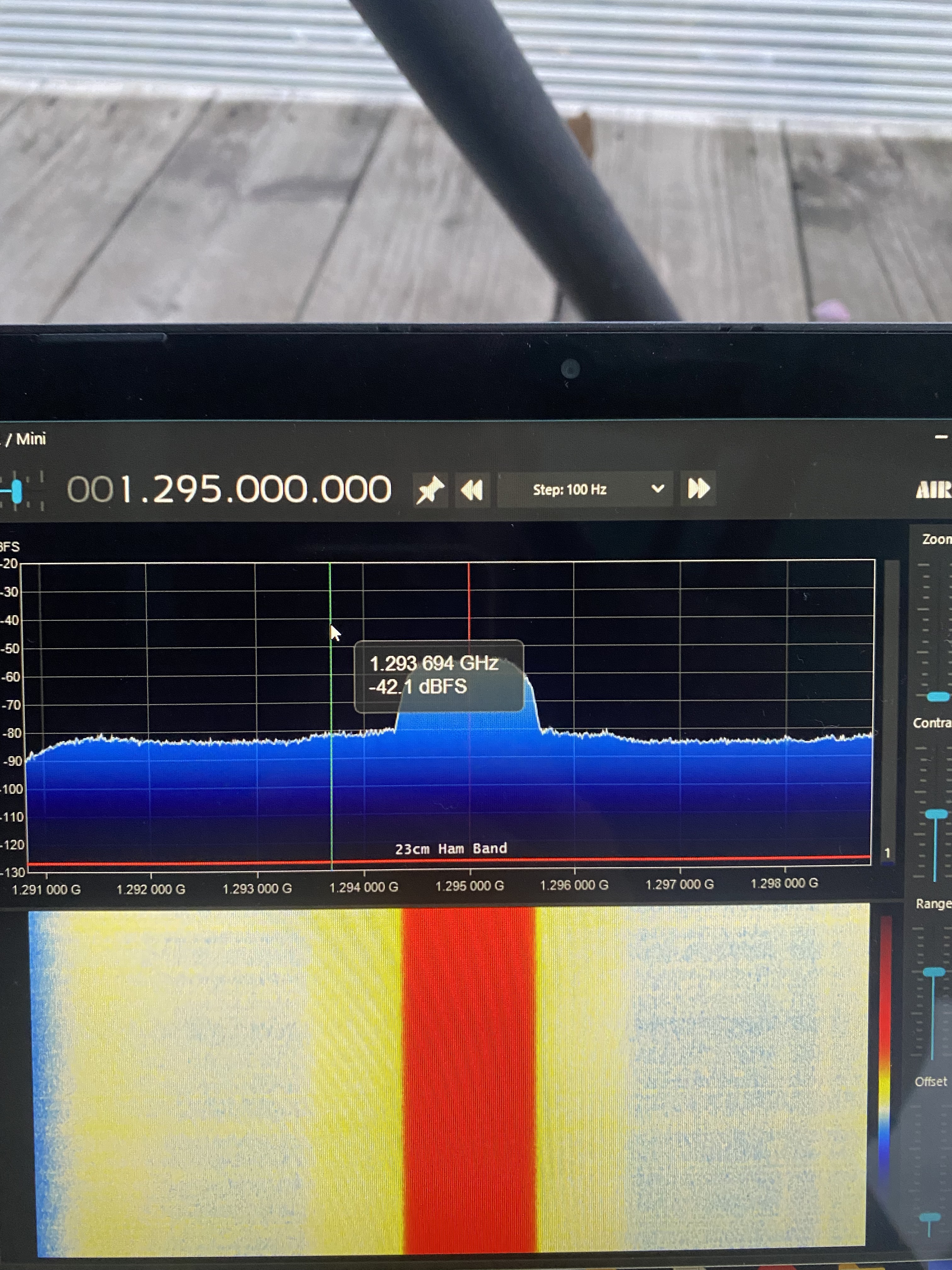

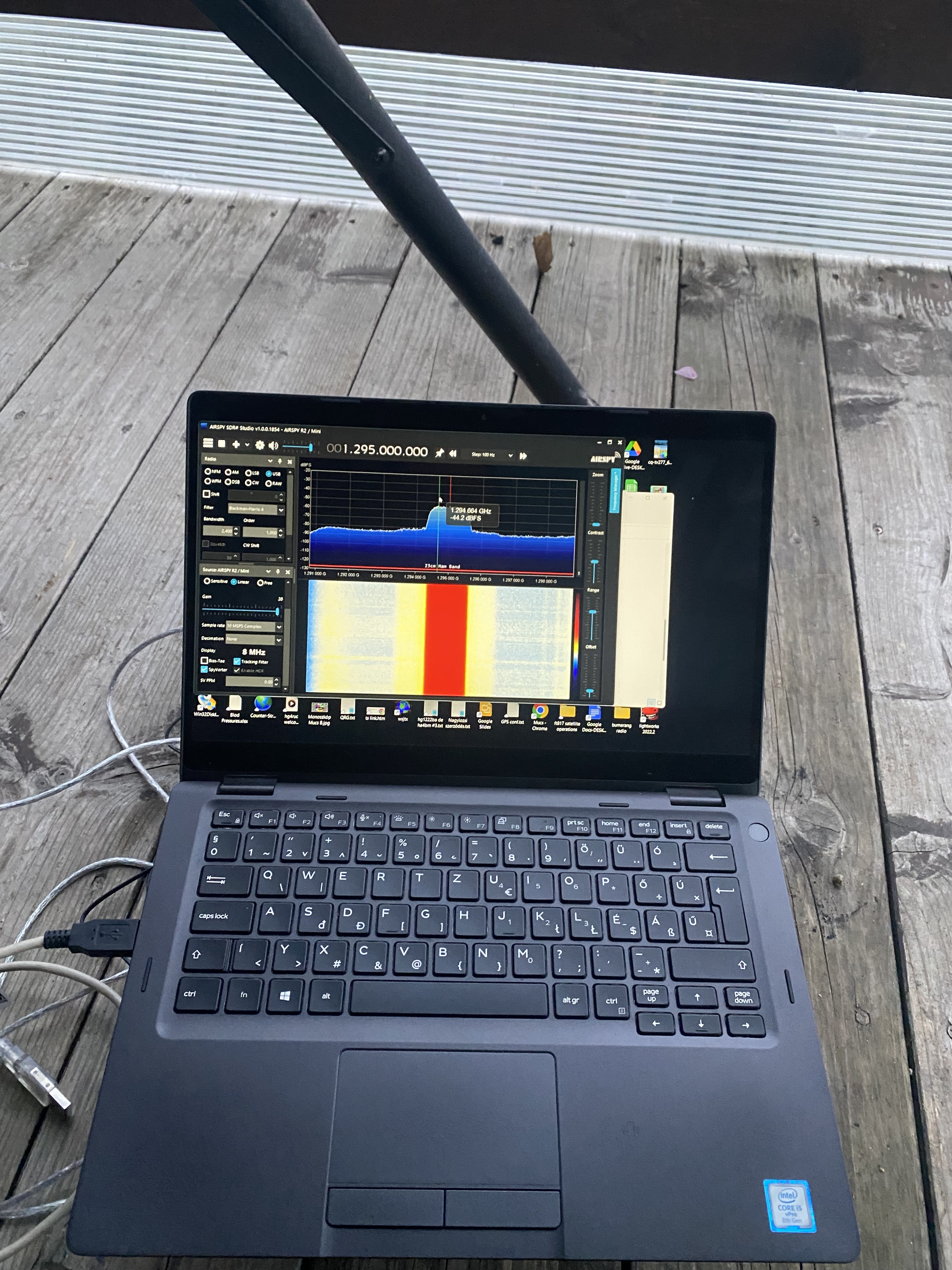

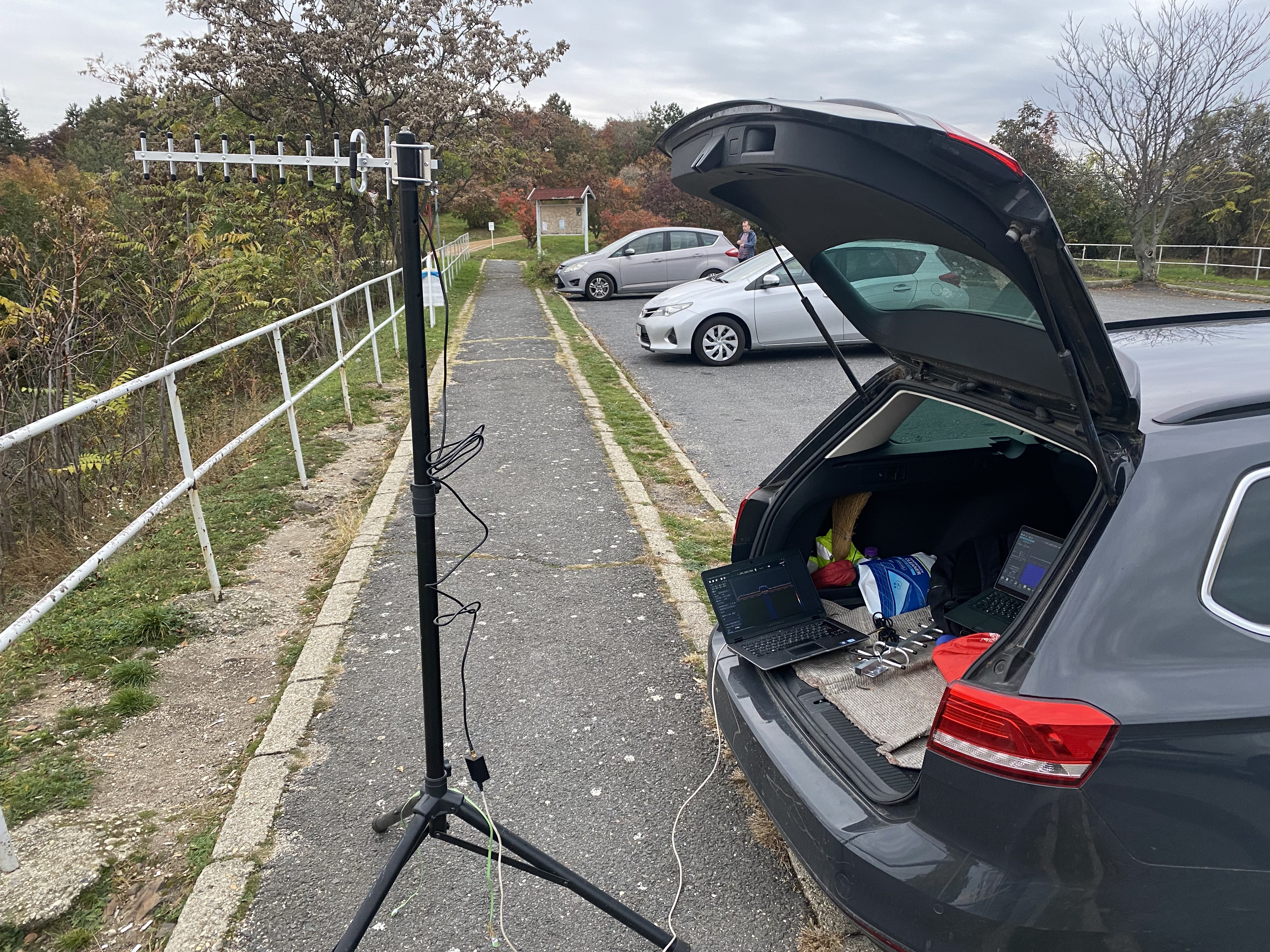

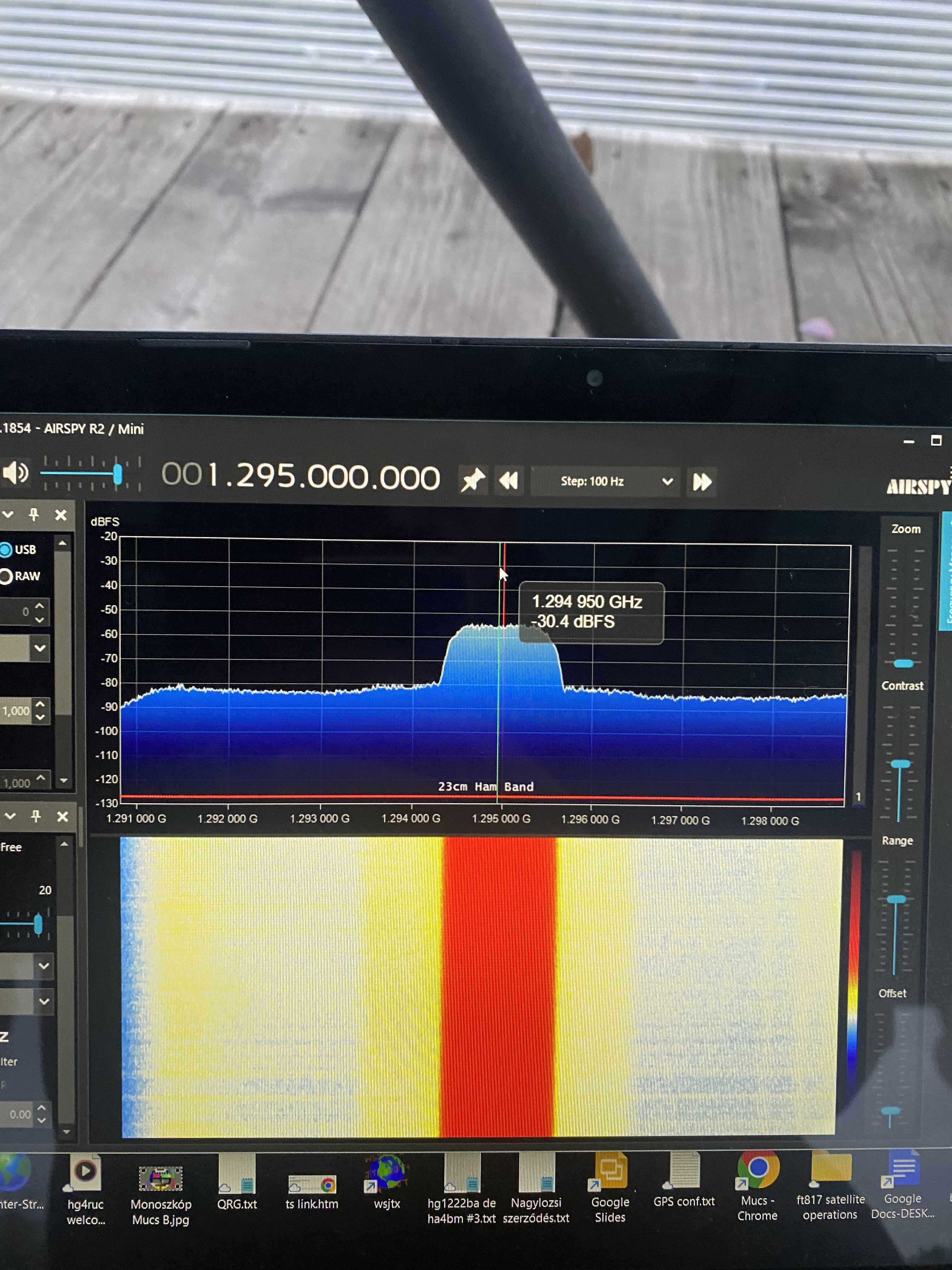

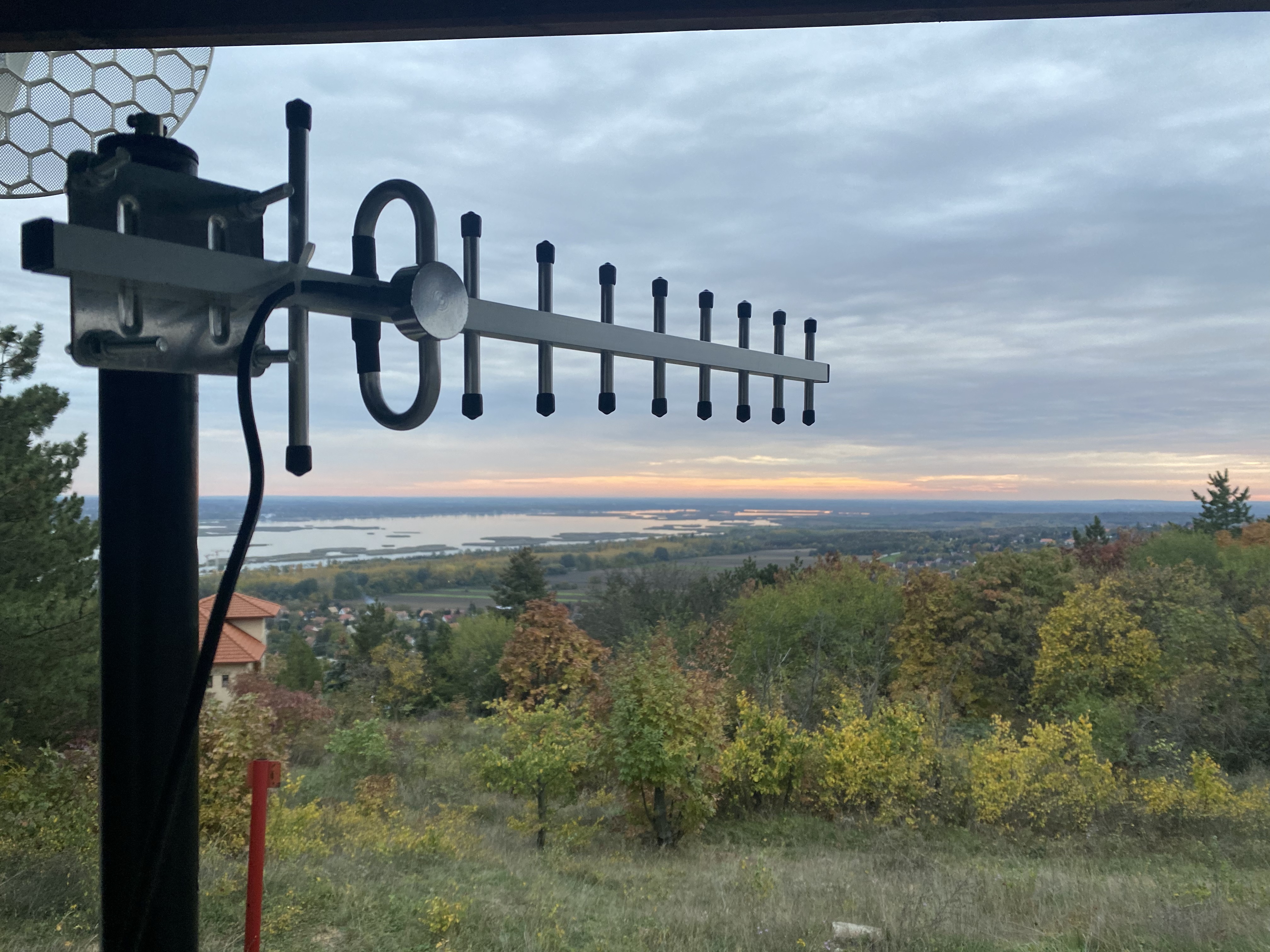

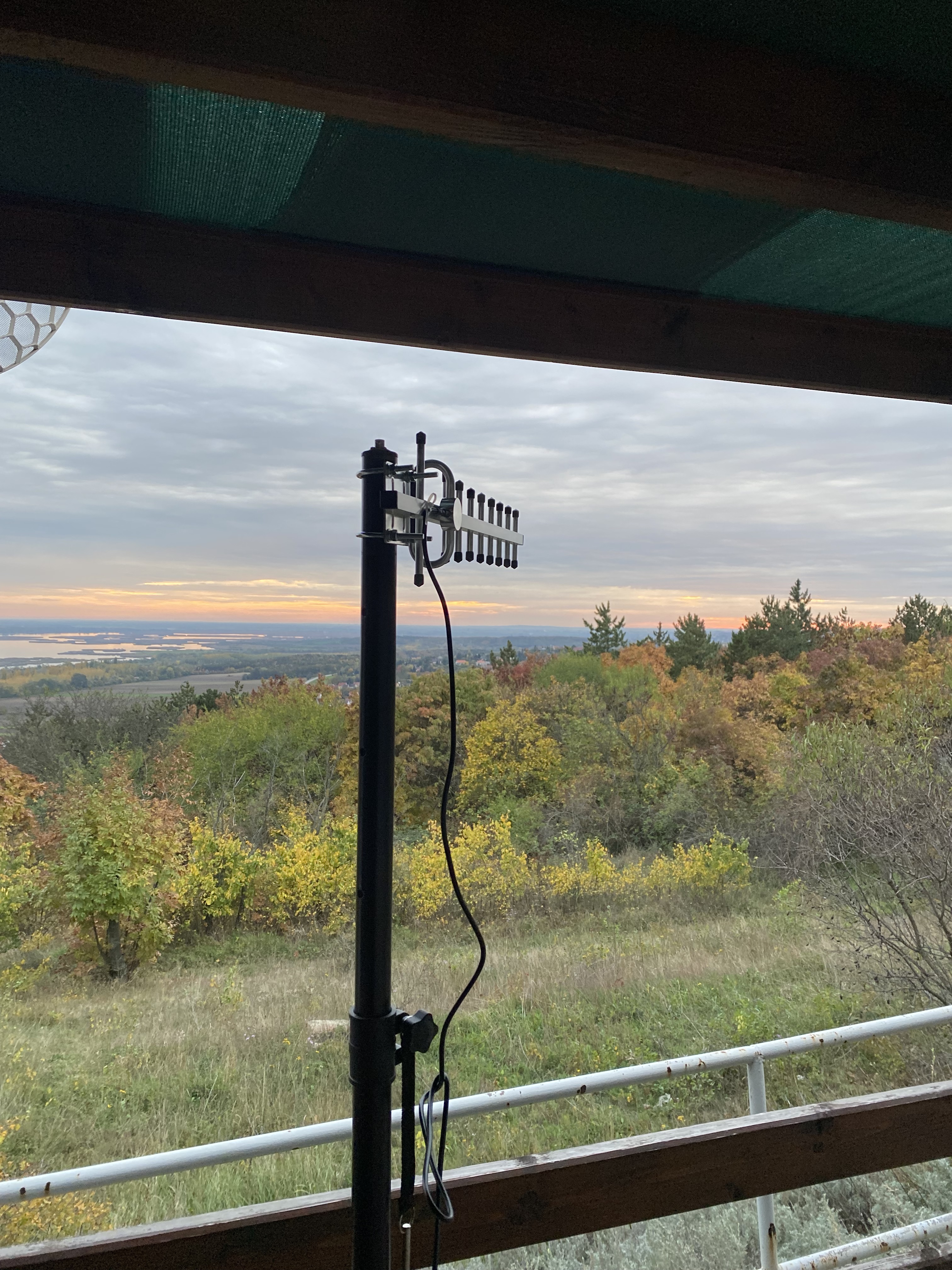

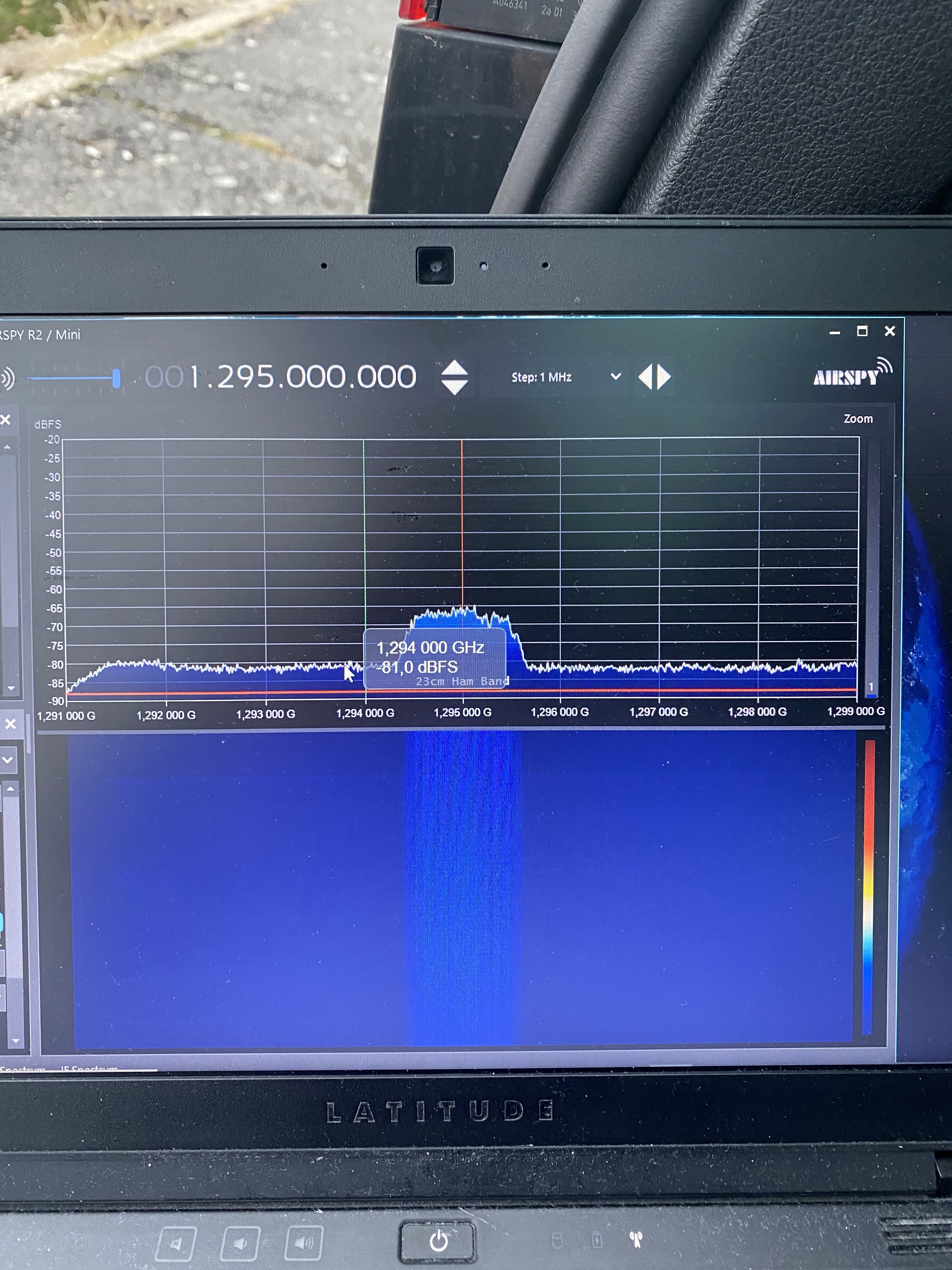

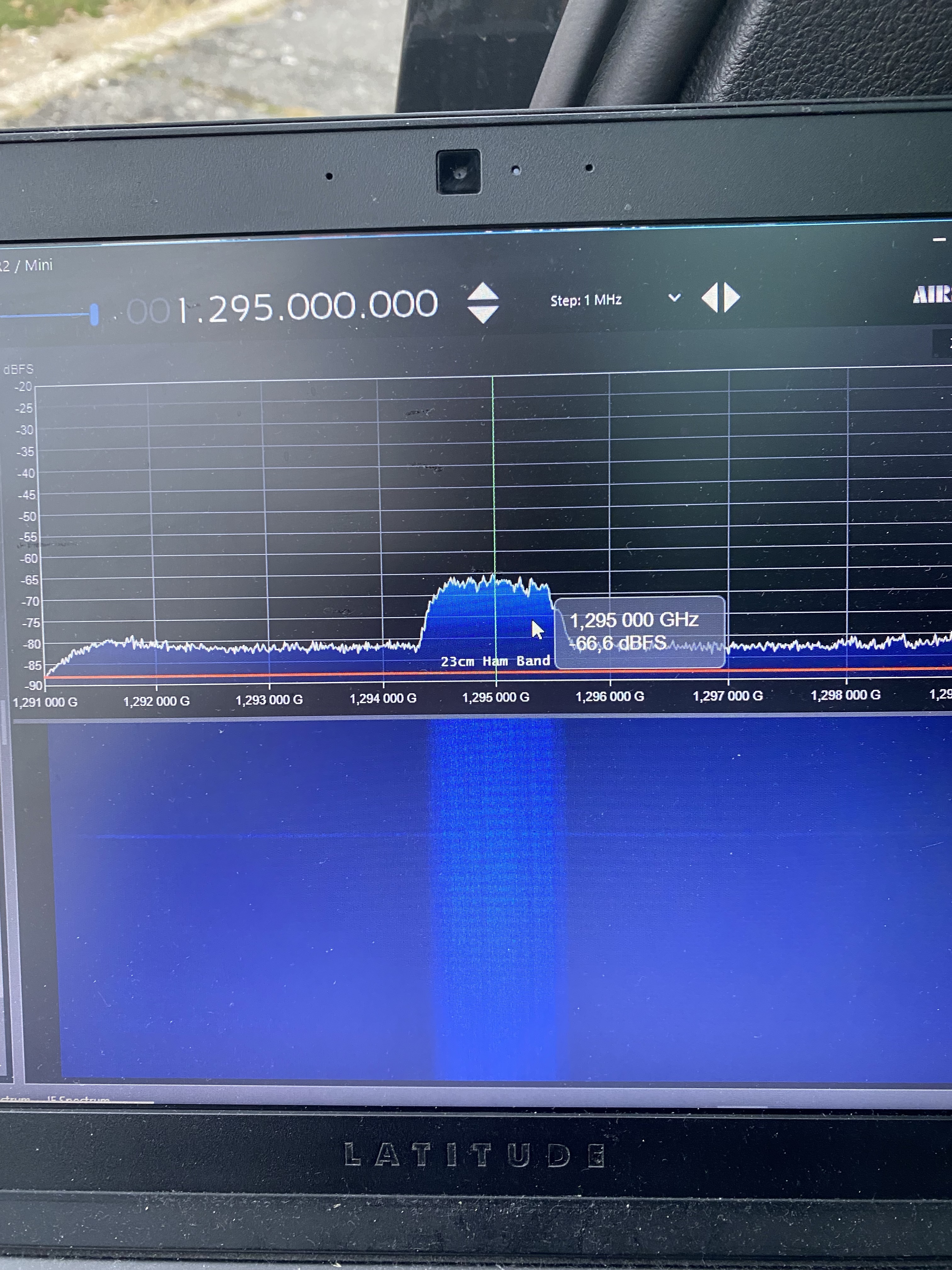

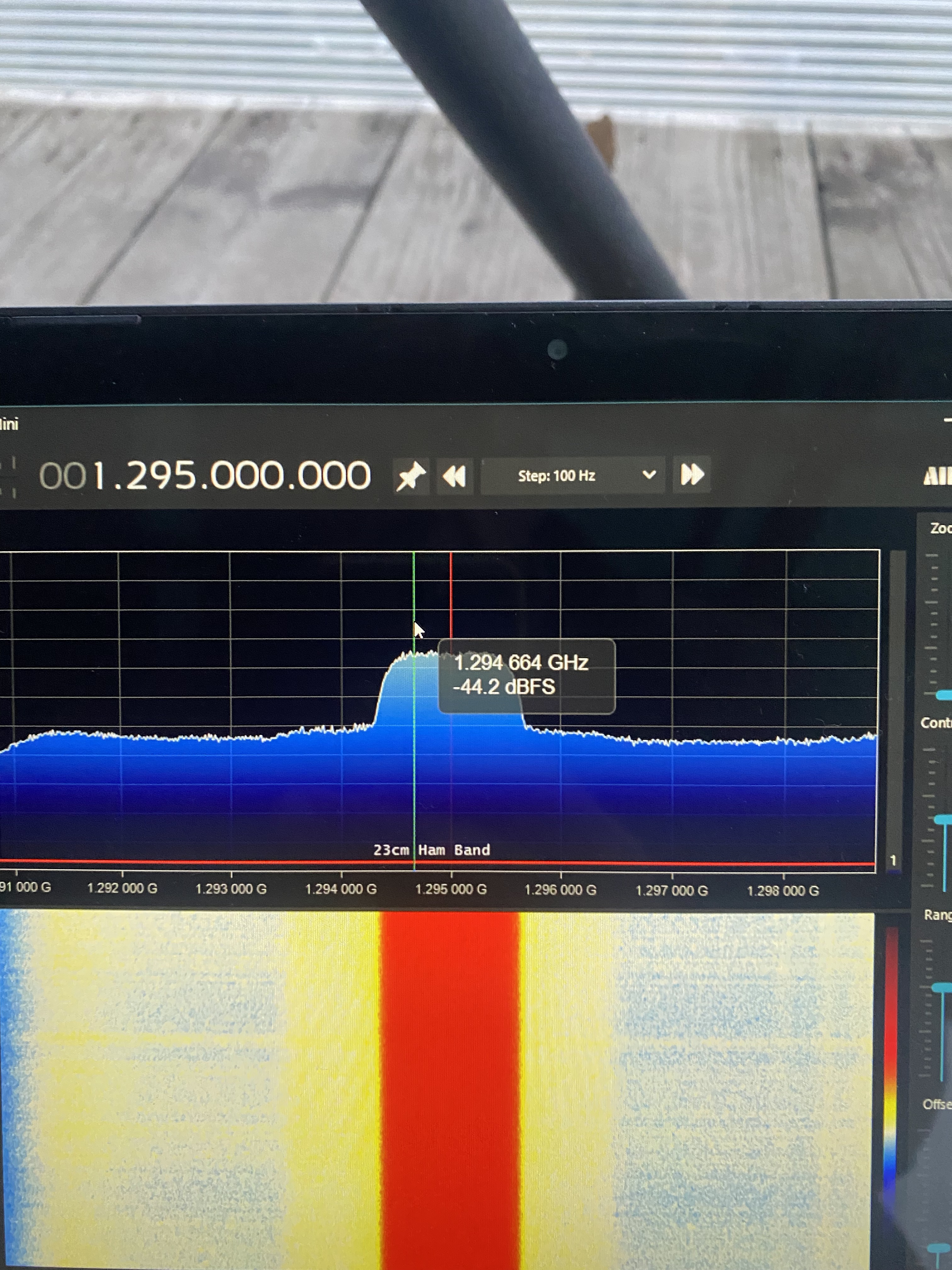

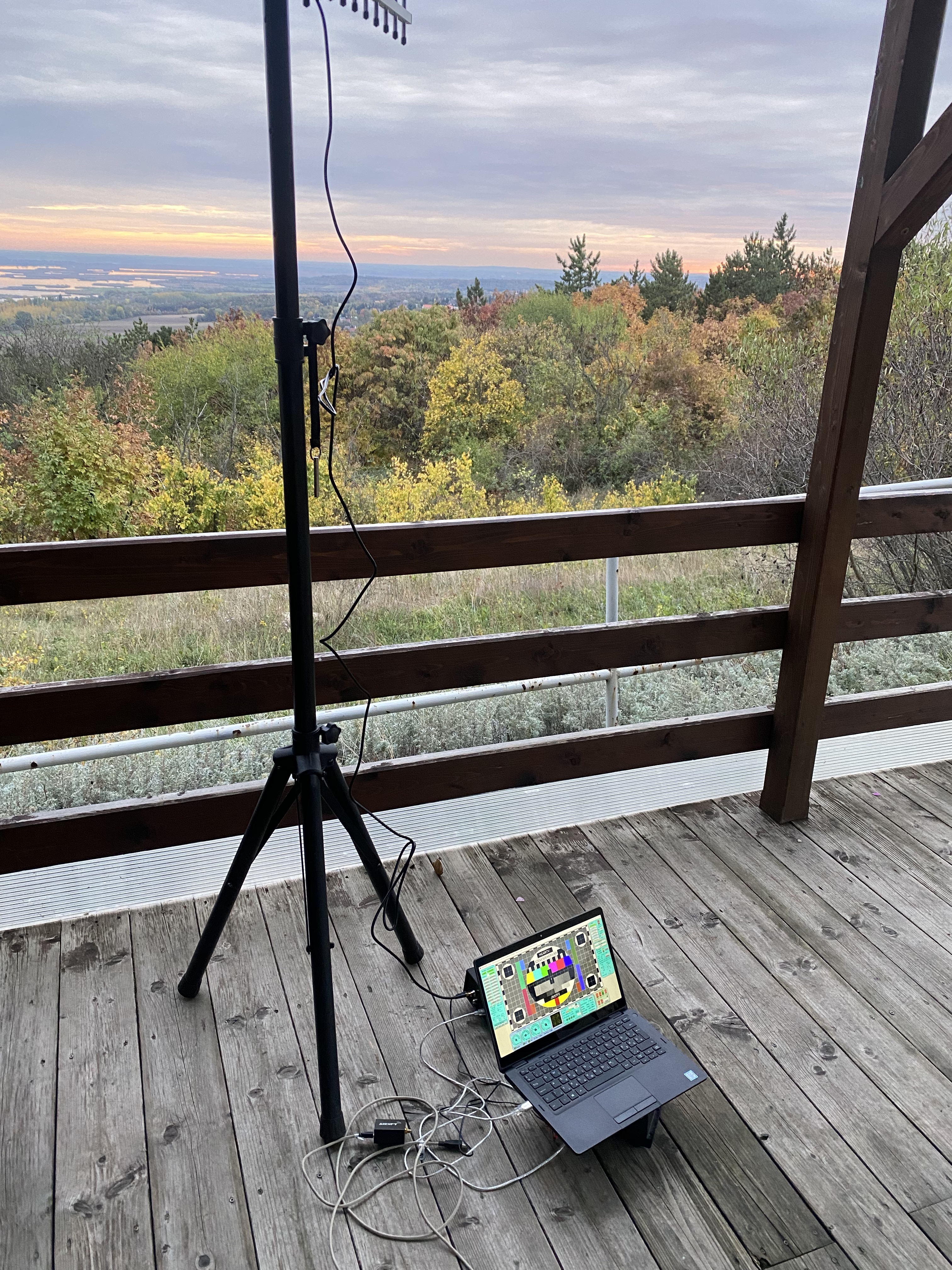

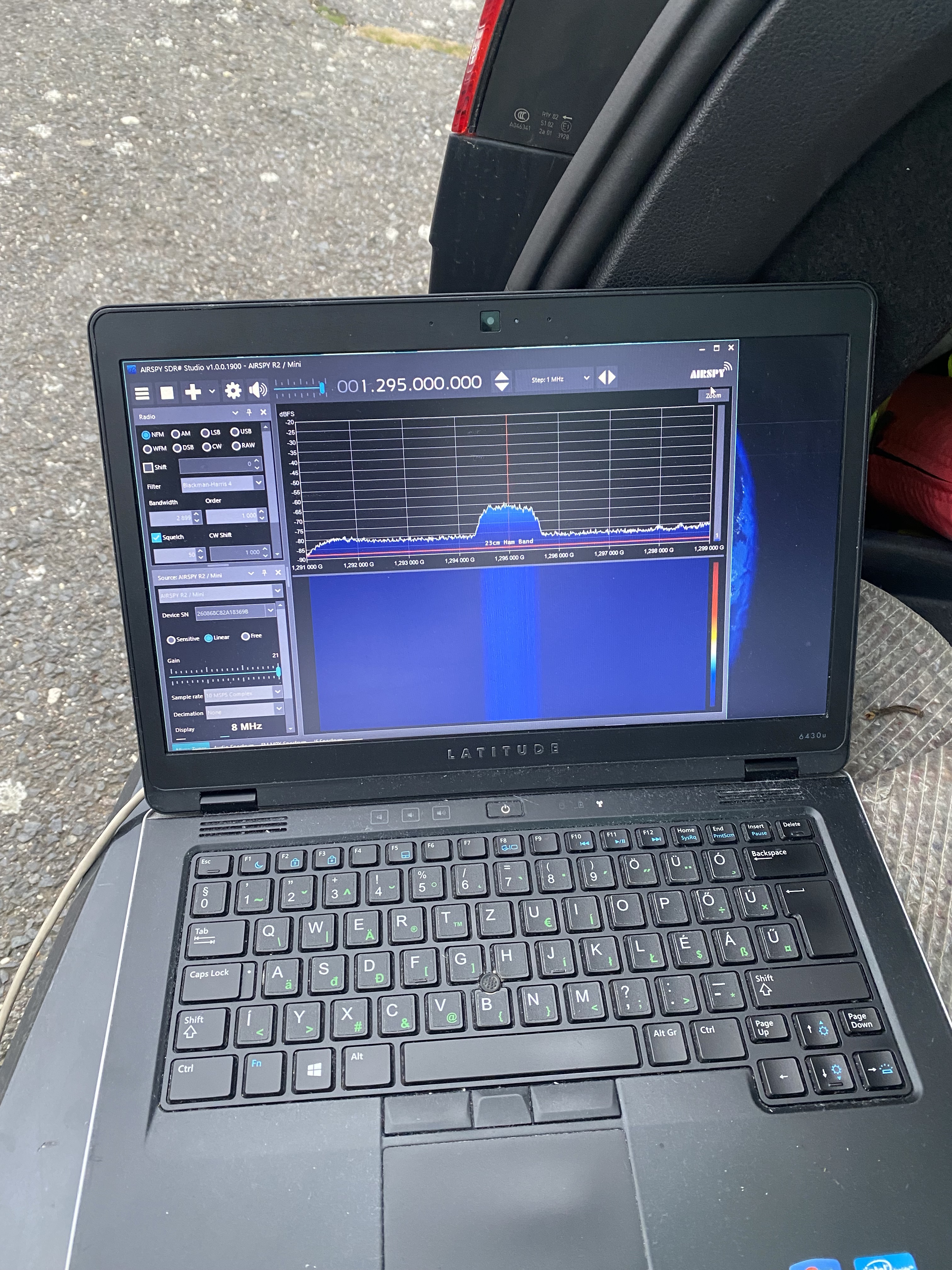

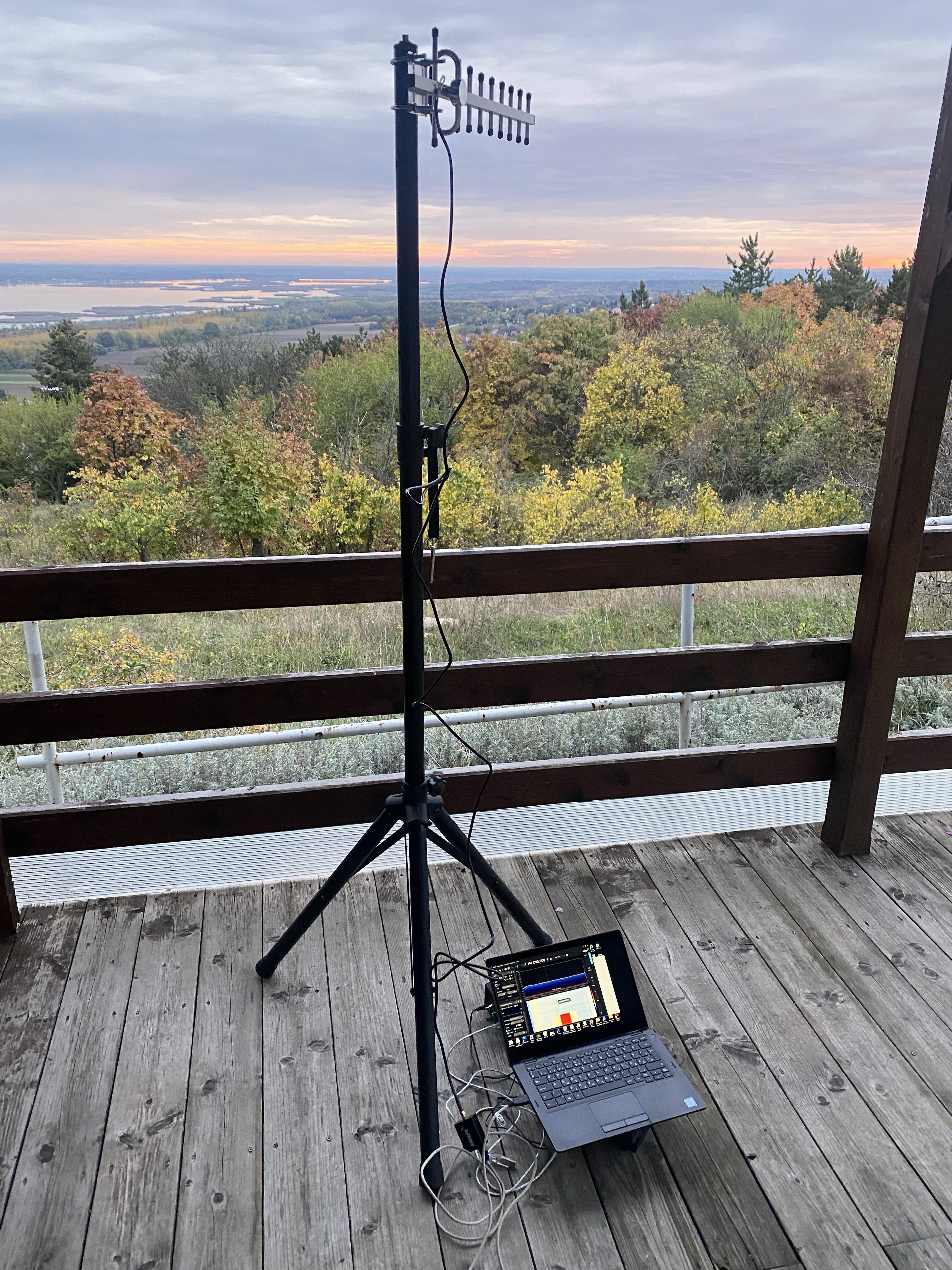

Késő délután volt már, szorítottam, hogy még a napnyugta előtt kiérjek a Bance-hegyi kilátóhoz. Ez légvonalban kb 13 km-re van a Köfém toronyháztól. Első próbának ez pont megteszi gondoltam. Az autóval kb 20 perc a távolság - nem vészes. Kiérve a berendezéseket gyorsan összeállítottam. Az állványra az antenna, erre az Airspy és a végére a PC. Először csak a térerőt mértem le. Bár biztatónak tűnt mégis egy pár méterrel arrébb vittem az állványt mert egy fa pont útban volt és ugye az 1.2 GHz csak elnyelődik könnyen. Az idény végével bezárt büfé teraszát néztem ki. Egy dobogón félig fedett mérési pont - igazán ideálisnak tűnt. A térerő valóban biztatóbbnak mutatkozott.

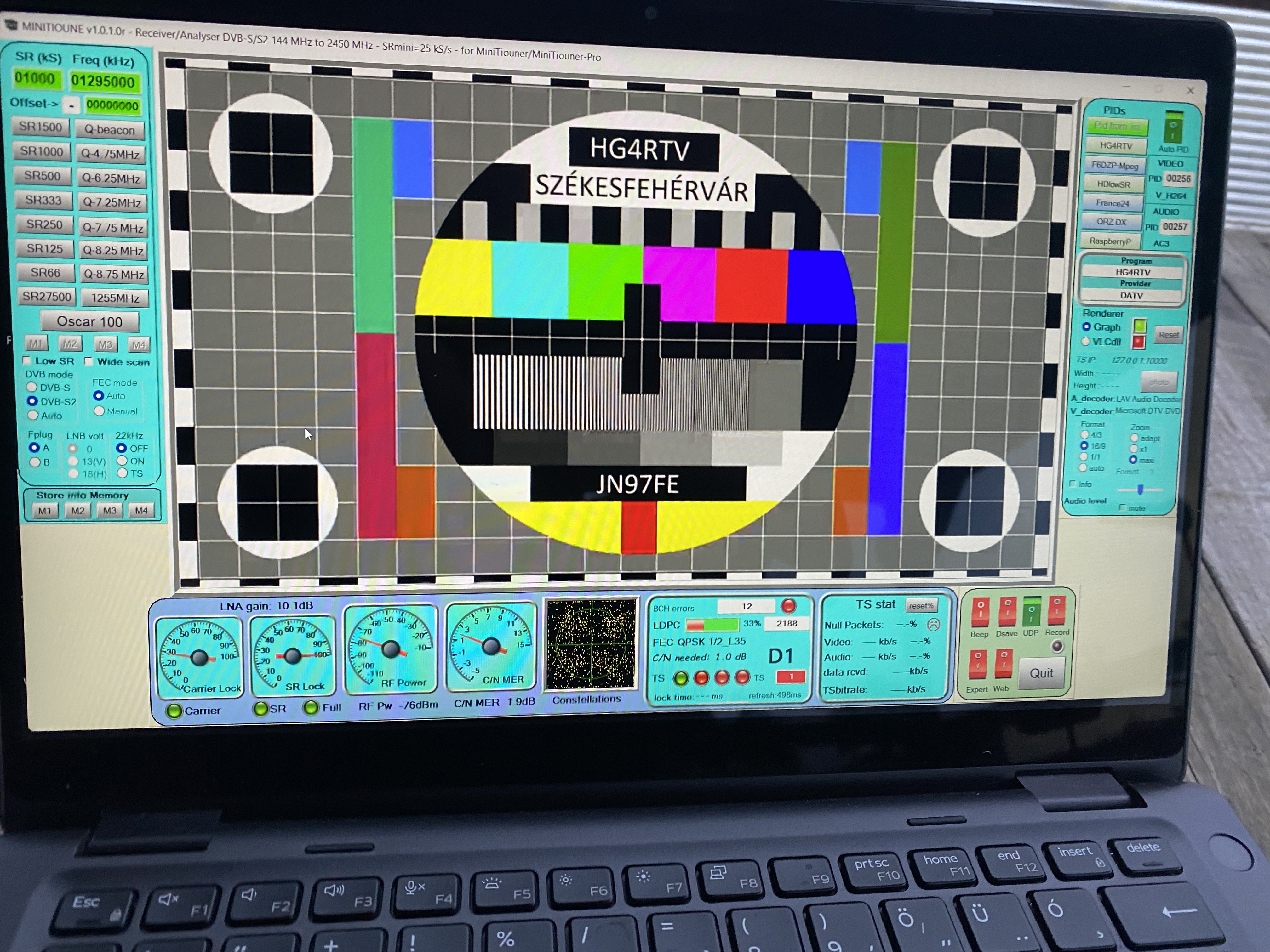

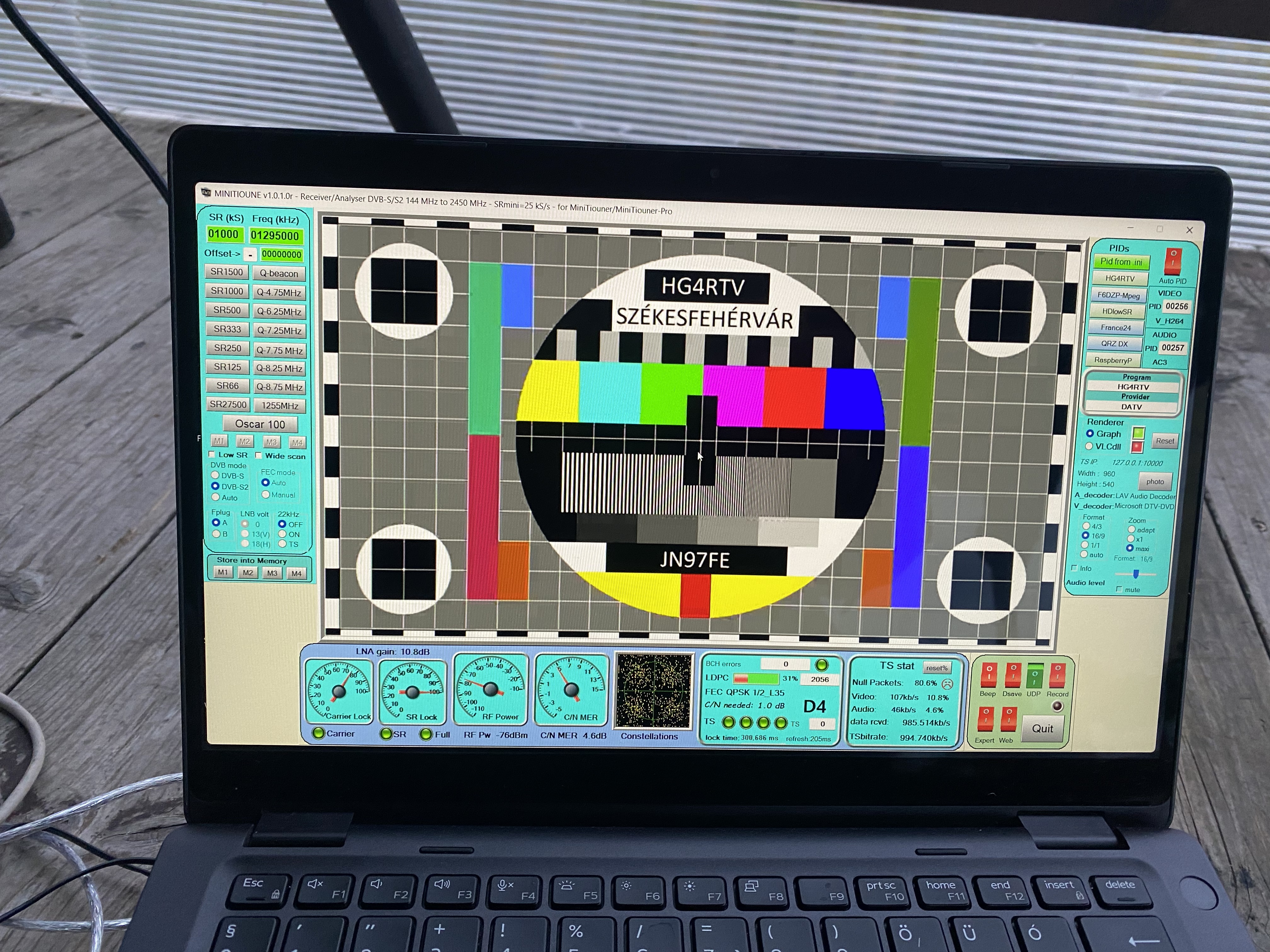

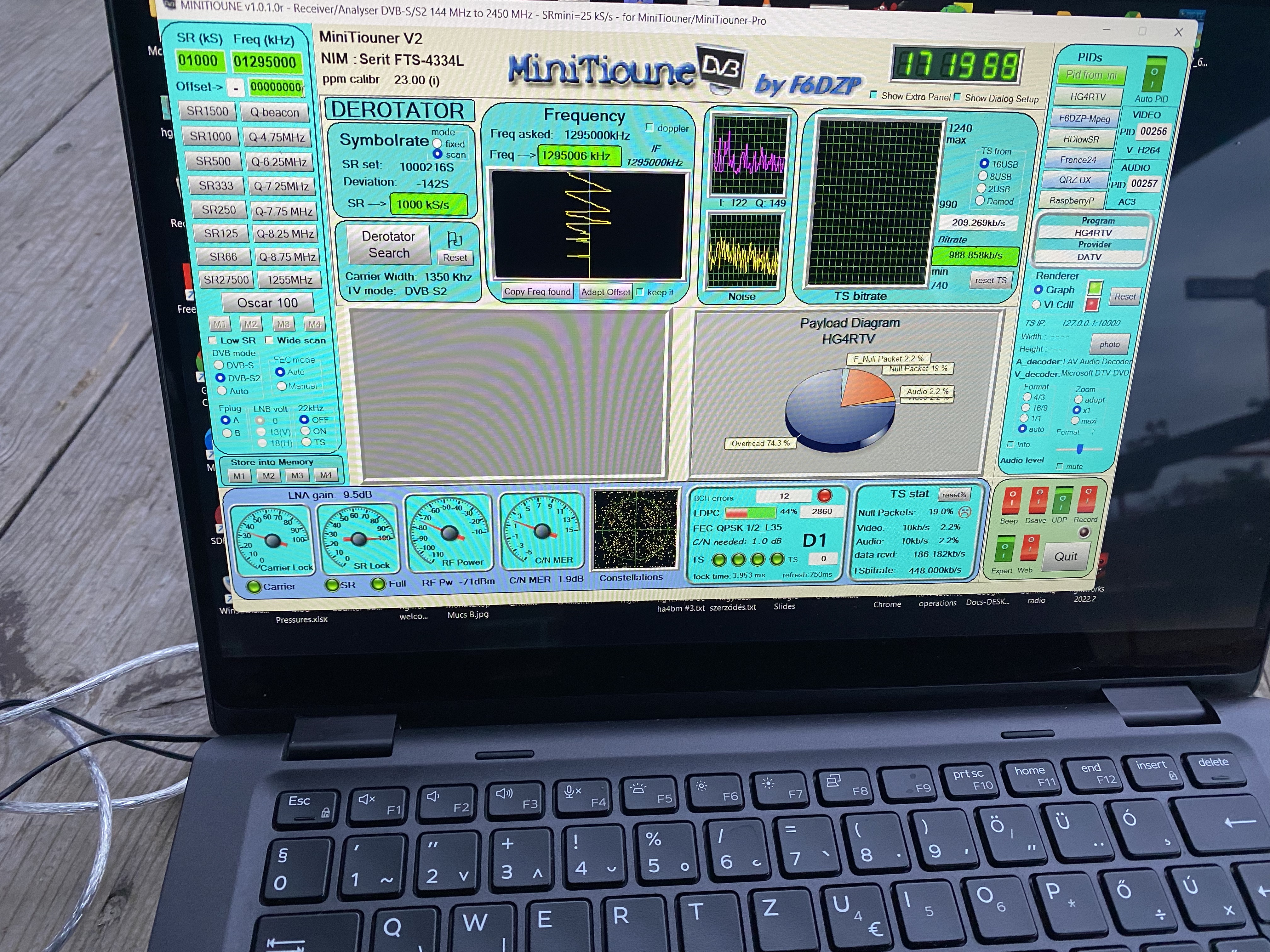

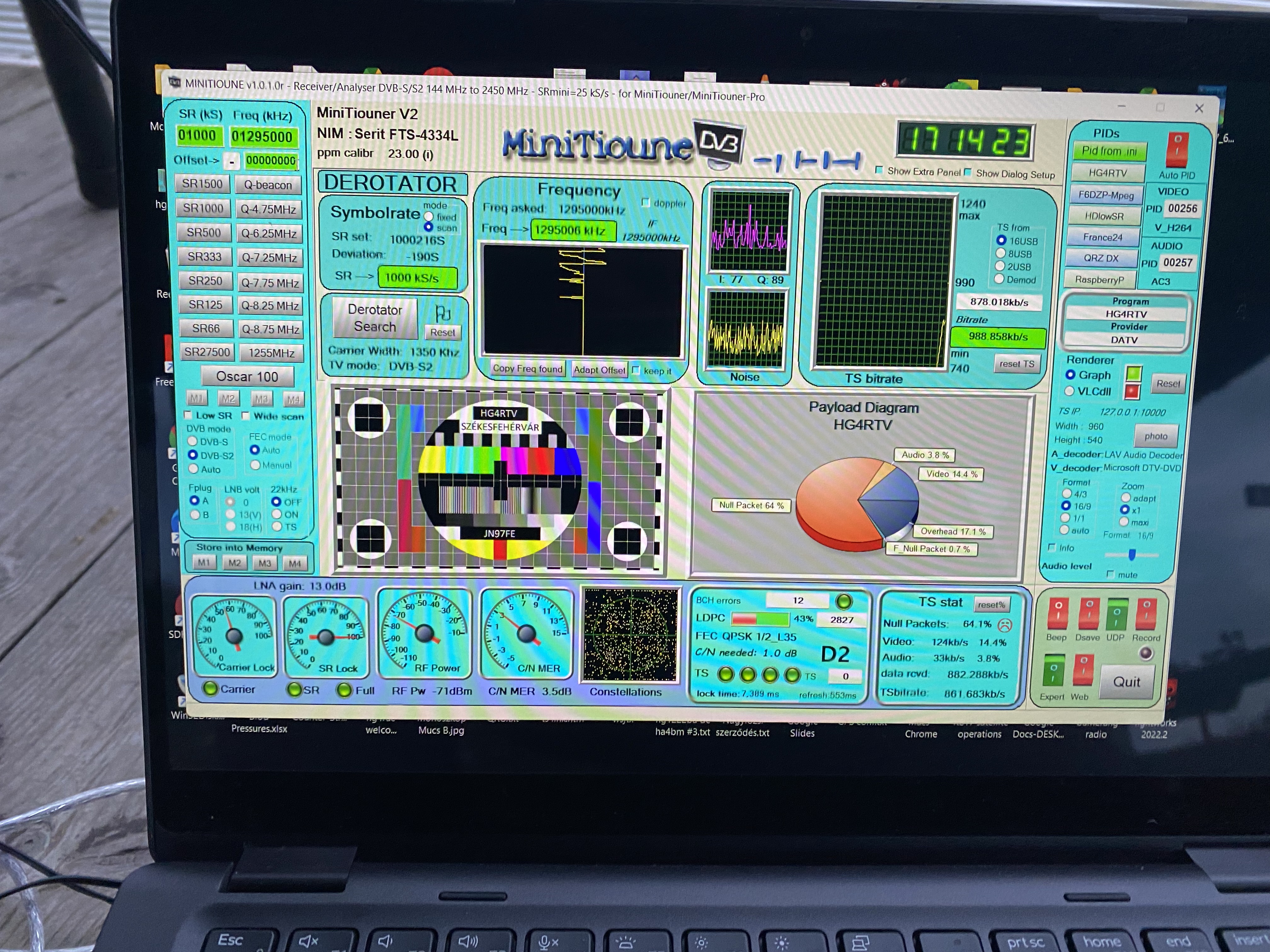

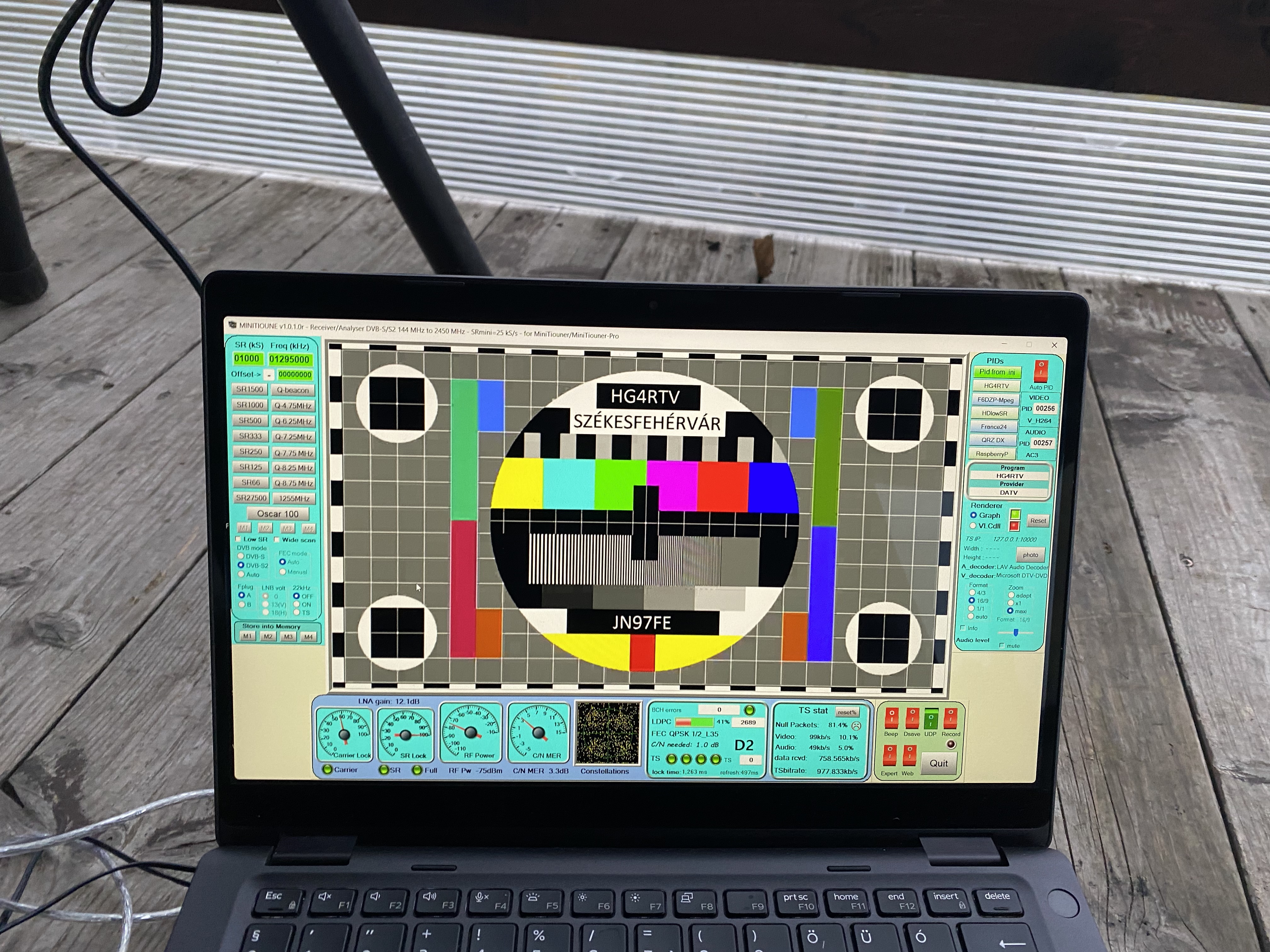

Nosza akkor elő a Mini-Tiouner-rel. Ez egy USBs vevőkészülék, amit a BATC-től lehet megrendelni. Legalábbis a főbb komponenseket. Az áramkört magam állítottam össze. Ez a készülék alkalmas lassúbb szimbólum sebességű adások vételére is. Beállítottam a frekvenciát és a sebességet és azonnal jelezte a PCs applikáció, hogy van adás, a jelszintek is és a minőségi paraméterek is rendben mutatkoztak. A kép pár másodperc alatt össze is állt stabilan.

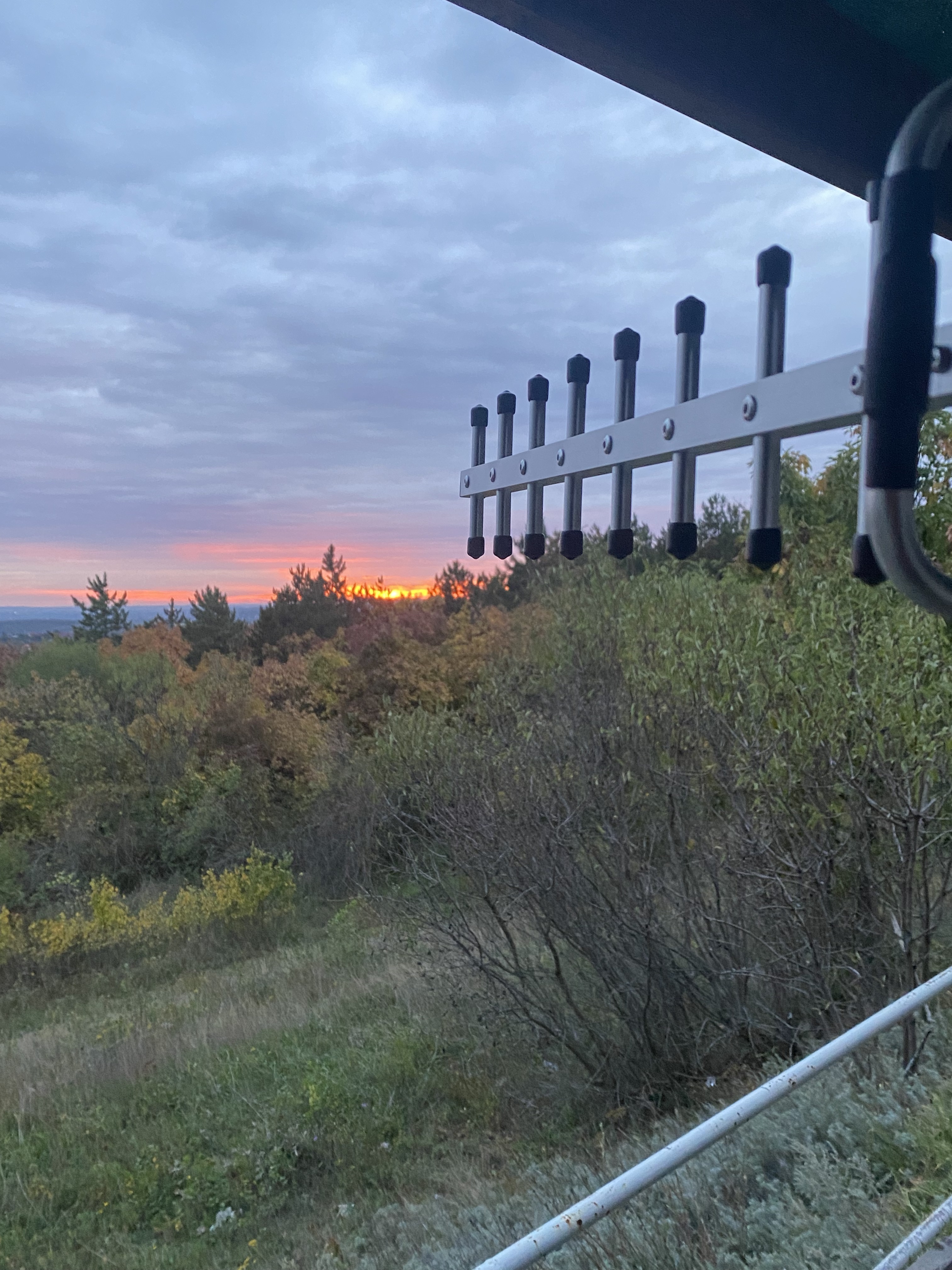

Próbáltam az antennát fogatni. Tudta a fizikát. Tudta, hogy honnan jönnek a jelek...Készítettem egy pár fényképet, illetve képernyő felvételt is.
Az idő elszaladt, lassan összeszedelőzködtem. Visszatettem mindent az autóba és szép lassan elindultam. Élveztem a napnyugtát és a szép időt - a parányi sikert.
73 de Béla HA4BM.
HG4RTV - földi DATV Beacon - Mucs Béla, HA4BM

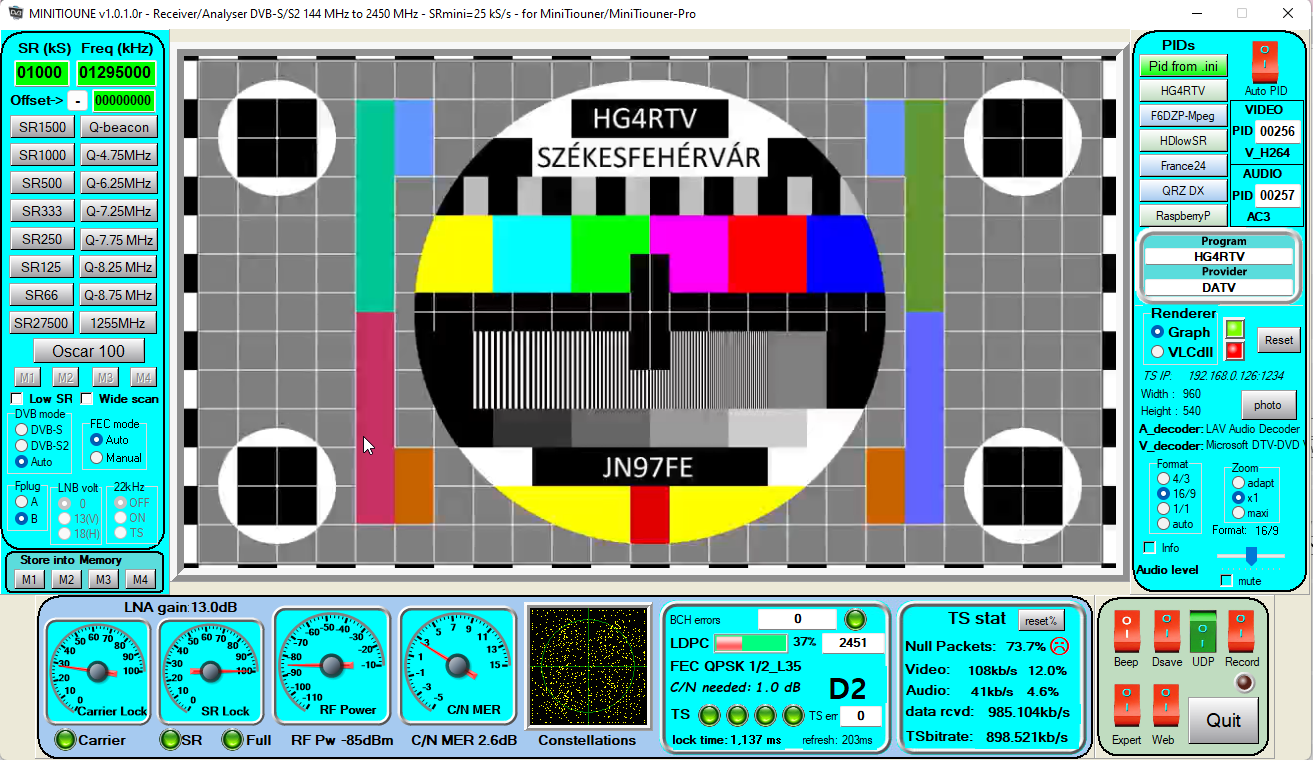

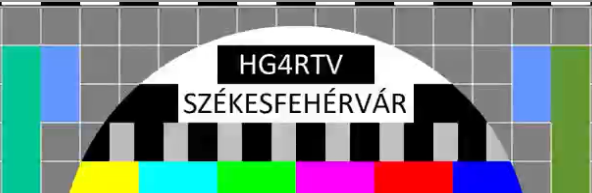

2022. október 12-én elkezdett sugározni a székesfehérvári földi DATV Beacon. A műsor egyelőre eléggé korlátozott. Monoszkóp, de kezdetnek ez is megteszi.
Minden órakor és a 10. 20. 30. 40. 50. percben ad 5 perc hosszan.
Fontosabb adatok:
1295MHz (!)
1000KS/s
DVB S2 es adás. (Műholdas beltéri egység kell a vételhez.)
1000KS/s
DVB S2 es adás. (Műholdas beltéri egység kell a vételhez.)
Ezeket a paramétereket tulajdonképp mindegyik digitális beltéri vevő tudja... Egy antenna (pl. Yagi) kell az LNB helyére/helyett. (Yagi antenna, vagy egyéb, egyenáram szempontjából rövidzárat jelentő antenna esetén gondoskodni kell az egyenáramú leválasztásról, hogy elkerüljük az LNB tápfeszültség rövidre zárását.).
A pozíció: JN97FE55mv
Teljesítmény: 10W
Antenna: 18dBi körsugárzó / függőleges polarizáció, kb. 33 m magasan.
A linken elérhető videó röviden bemutatja egy beltéri egység beállításának lépéseit.
A megfigyeléssel, vétellel kapcsolatos észrevételeket örömmel veszünk a rádióklubunk ha4kyb@gmail.com címére.
Jó vételt!
73 de Béla HA4BM
A Wires-X és az Echolink - Mucs Béla, HA4BM
2015-ben Yaesu cég
nagyszabású
akcióba kezdett, hogy
népszerűsítse a C4FM digitális üzemmódot.
Kereskedelmi akciók
sorozatával
tette elérhetővé a digitális kézi
és
mobil rádiókat továbbá az rendszer gerincét alkotó DR-1X-es átjátszókat
és a

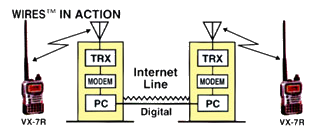

HRI-200-as számítógép adaptert. Mostani cikkünkben az átjátszók
összekötési
lehetőségét és a HRI-200-as adapter felhasználási lehetőségeit
szeretném leírni.
Mint egyik gyakorlati példát szeretném leírni a HG4RUC átjátszó
felépítését,
amit a Székesfehérvári Szöllősi József Rádióklub üzemeltet. Leírom azt,
hogy
miként kötöttük az Echolink hálózathoz ezzel megoldva a régi analóg
átjátszó
hálózat és az új digitális gerinc együttműködését. ...
A Wires-X és az Echolink (PDF)
A rádiózás alapjai - "Bevezető olvasmány"
Bubla Sándor – HA4YM
A teljes cikk elolvasható/letölthető PDF formátumban az alábbi linken:
A rádiózás alapjai (PDF)
Antennakábelek hangolása – vágjak, vagy ne vágjak?
Bubla Sándor – HA4YM
Sokaknak fekete mágiával vetekszik a bonyolult mérés, mely során az antenna kábelei "behangolásra" kerülnek.
A dolog nem is olyan nagy furfang. ...
A teljes cikk elolvasható/letölthető PDF formátumban az alábbi linken:
